Ledningsevne

Klekkelige konduktivitetsmålinger

Vi setter ledningsevnemålinger under lupen.

Spesialmålinger

Ledningsevnemåling – eller å måle væskens evne til å lede elektrisk strøm – blir benyttet som målemetode i en rekke ulike industrier og applikasjoner. Måleresultatet gir et bilde av konsentrasjonen av alle ioner i målevæsken, og er derfor ikke en ioneselektiv eller spesifikk målemetode for et spesielt ion – med mindre man har kun en ionetype i helt rent vann.

Likevel finnes en del eksempler hvor man kan bruke ledningsevnemåling relativt spesifikt; I næringsmiddelindustrien kan man måle saltioner, for å angi saltkonsentrasjon. Og på CIP-vann (Cleaning In Place) kan man måle konsentrasjonen av lut (NaOH) i vaskevannet.

Et annet typisk bruksområde, er å sjekke renseeffekten på filtre som skal fjerne (eller holde igjen) ioner fra væsken. Man kan da måle ledningsevnen før og etter filteret.

Beregn temperatur-koeffisienten

Som omtalt i hovedteksten, må konduktivitetsmålinger kompenseres for temperaturendringer. Dette gjøres automatisk i måleren, men funksjonen må aktiveres og aktuell koeffisient, og eventuelt algoritme, må konfigureres. Sjekk mediets egenskaper.

Det er også mulig å finne temperaturkoeffisienten ut ifra følgende likning:

Kt = Ko + Koαo (Tt – To), som løses m.h.p. αo (temp. koeffisient.):

αo = (Kt – Ko) / Ko*( Tt – To )

Ko og To er ledningsevne og temperatur ved ref. temp, eks. 25 °C og 100 µS/cm. Og Kt og Tt er ledningsevne og temperatur ved målt temp., eks. 50 °C og 200 µS/cm

Dette gir da: αo = (200 -100) /100*( 50 – 25 ) = 0,04 = 4%

Tekst: Knut Erik Boland, Inline Prosess



Artikkelen dekker blant annet på målemetoder, temperaturpåvirkninger samt kalibrering og vedlikehold, for pålitelige resultater.

Trenger kompensering

Ledningsevnemåling er en rimelig og rask måte å måle ionestyrken i en væske på. Dog med den begrensningen at målingen ikke er 100 % spesifikk eller selektiv, se saken ”Spesialmålinger” på høyre side.

Partikler i væsken, uten ladning og innhold av for eksempel organiske alkoholer eller sukker, vil ikke gi bidrag til ledningsevnen. Temperaturen og temperaturforandringer påvirker også ledningsevnen, da dette påvirker molekylenes/ionenes evne til å binde eller løsrive seg, og også mobiliteten til ionene. Se kompensering senere i artikkelen.

Les også: Slik fungerer turbiditetsmålingen

Proporsjonalt med strømstyrken

Elektrisitet er en flyt (engelsk: ”flow”) av elektroner. Dette indikerer at ladde partikler vil lede elektrisitet. Konduktivitet er evnen til en væske å lede elektrisk strøm. Ut fra dette, er det naturlig at strømstyrken som oppnås, er proporsjonal med antall ioner i væsken. Måling av en væskes ledningsevne er således en direkte avlesing av ionekonsentrasjonen i væsken.

Alle væsker har en viss ledningsevne. Selv i ultrarent vann som benyttes i eksempel farmasøytisk industri og elektronikkindustrien, kan ledningsevnen måles meget nøyaktig. I andre enden av skalaen finner vi applikasjoner i kjemisk industri, hvor man gjerne måler på syrer og baser, i galvaniske bad og sterke saltløsninger som eksempler.

Spesifikk konduktivitet

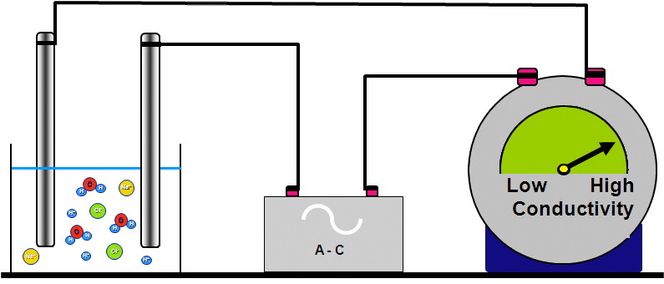

Desto større andel av oppløste ioner, desto større ledningsevne/konduktivitet.
Desto større andel av oppløste ioner, desto større ledningsevne/konduktivitet.



Historisk ble ledningsevne- eller konduktivitetsmåling målt mellom 2 platinaplater. Størrelsen var 1 cm x 1 cm, og de var plassert med 1 cm avstand fra hverandre. Dette oppsettet, med eksakte mål, forenklet i begynnelsen ”forskningen” av måleresultatene og hvordan platinaplatene ble påvirket underveis, med tanke på polariseringseffekter, på overflaten, og dertil reduksjon av målecellens prestasjoner.

Dette var også en kostbar og skjør målecelle å produsere, men ga verdifulle resultater. Dessuten kom vi frem til formelen for spesifikk konduktivitet, C, som tar hensyn til elektrodens geometri.

Kunduktans

Fordi ledningsevneverdier blir påvirket av målecellens geometri, skulle uttrykket spesifikk ledningsevne, C, komme til anvendelse. Hvis målecellen senkes ned i en væske med konduktans, G, vil ledningsevnen, mellom elektrodene (platene), bli følgende uttrykk:

C = G x L /A

Hvor   C = konduktivitet i Siemens / cm (S/cm)

            G = konduktans i Siemens (1/R, inverse av ohm)

            L = avstanden mellom elektrodene (cm)

            A = arealet av elektrodene (cm2)

Cellekonstant

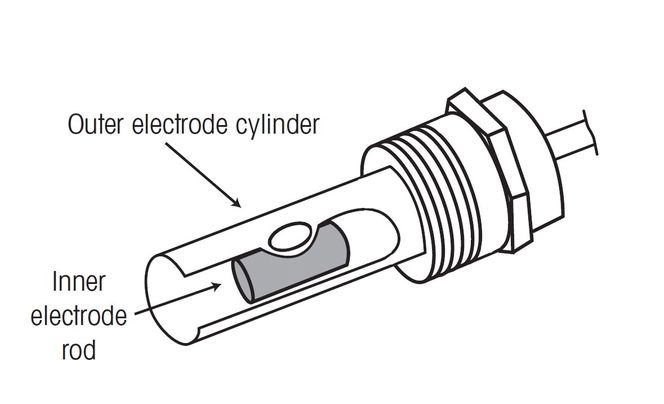

2-elektrodesensor skilter med god følsomhet. Men er sensitiv for beleggdannelse, og bør derfor rengjøres jevnlig.
2-elektrodesensor skilter med god følsomhet. Men er sensitiv for beleggdannelse, og bør derfor rengjøres jevnlig. Mettler Toledo



Uttrykket L/A i ligningen over, betegnes som sensorens cellekonstant. I en tradisjonell ledningsevnesensor, med areal 1 cm2 på elektrodene og 1 cm avstand mellom dem, får vi cellekonstant lik 1.00 cm-1. Med denne geometrien, eller avstanden mellom elektrodene, gir dette et temmelig stort måleområde, fra typisk 1 µS/cm opptil 100 mS/cm. Ønsker man å måle på destillert eller ultrarent vann, med ledningsevne godt under 1 µS/cm, benyttes en sensor med cellekonstant 0,1 eller 0,01 cm-1, hvor avstanden mellom elektrodene (platene) er redusert (minsker L). Tilsvarende når det gjelder å måle på væsker med høy ledningsevne, kan avstanden L økes for å gi en større cellekonstant, for eksempel 10 cm-1.

Les også: Automatiserings innsiktsartikkel om pH-målling

2-elektrodesensoren

Sensoren beskrevet ovenfor, er en såkalt 2-elektrodesensor. Som navnet tilsier, har den 2 elektroder (plater). Denne sensoren har sin styrke i væsker med lav ledningsevne. Men den er følsom for beleggdannelse på elektrodene. Og bør derfor rengjøres jevnlig.

Beleggdannelse vil selvsagt påvirke sensorens målenøyaktighet. I tillegg kan det også gi uønskede polariseringseffekter, hvis belegget består av ladde partikler eller ioner. Man kan nærmest få en ”kondensatorvirkning” på overflaten av elektrodene mot belegget. Dette igjen ”blokkerer” elektrodenes mulighet til å måle på de andre, frie ionene i vannet, mellom elektrodene (platene).

4-elektrodesensoren

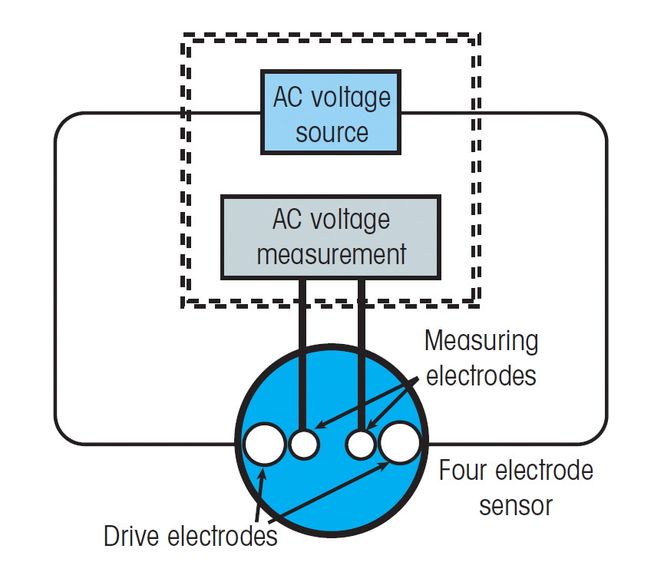

4-elektrodesensoren er lite følsom for beleggdannelse, har et bra måleområde, men har begrenset følsomhet, og kan derfor ikke benyttes på ultrarent vann.
4-elektrodesensoren er lite følsom for beleggdannelse, har et bra måleområde, men har begrenset følsomhet, og kan derfor ikke benyttes på ultrarent vann. Mettler Toledo



En 4-elektrode sensor kan være et bedre valg. Her påtrykkes en vekselspenning de to ytre elektrodene, og avhengig av ioneaktiviteten, vil det dannes en tilsvarende strømstyrke som fanges opp i de to indre elektrodene. Strømstyrken er proporsjonal med ionestyrken/-aktiviteten i væsken.

Dette er de viktigste fordelene med 4-elektrodeprinsippet sammenlignet med 2-elektrodesensoren:

  • Mindre følsom for beleggdannelse.
  • Små eller ingen polariseringseffekter
  • Større måleområde

Begrensninger:

  • Ikke så nøyaktig på lave måleområder
  • Kan ikke måle på destillert/ultrarent vann.

Induktiv måler

I tillegg til 2- og 4-elektrode sensor måleprinsipp, har vi induktivt måleprinsipp. Sensoren fungerer som en transformator, med 2 spoler montert ved siden av hverandre. Den ene spolen påtrykkes en spenning. På grunn av ledningsevnen i målevæsken, vil det bli indusert en spenning i den andre spolen. Og denne er proporsjonal med ledningsevnen i vannet.

Fordelene, med en induktiv ledningsevnesensor, kan oppsummeres slik:

  • Helt ”hermetisk”. Kun et materiale er i kontakt med prosessvæsken.
  • Stort måleområde <= 2000 mS/cm.
  • Ingen polariseringsproblematikk.
  • Meget solid, tåler krevende prosesser.
  • Minimalt vedlikehold.

Temperaturkompensering

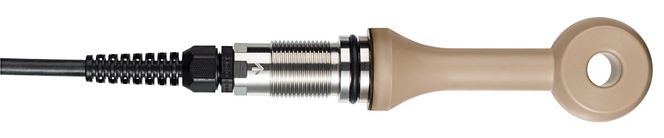

Beste sensoren? Induktive konduktivitetsmålere har et stort måleområde, tåler krevende prosesser og kan være tilnærmet vedlikeholdsfrie.
Beste sensoren? Induktive konduktivitetsmålere har et stort måleområde, tåler krevende prosesser og kan være tilnærmet vedlikeholdsfrie. Mettler Toledo



I likhet med de fleste prosessmålinger, påvirker temperaturen måleresultatene. Et referansepunkt er derfor nødvendig; Normalt 25 grader C. Temperaturkompensering kan gjøres automatisk i måleren, med typisk koeffisient 1-3 % per grad C. Standardkompensasjon er gjerne satt til 2,1 %/grad C, men den kan justeres, for å tilpasses væskens spesifikke temperaturkoeffisient.

For visse væsker, for eksempel ultrarent vann, er temperaturendringene ulineære. Målerne kan derfor ha spesielle algoritmer for en bedre temperaturkompenasjon.

Temperaturen påvirker ledningsevnen i væsken hovedsakelig på to måter:

  • Dannelse av flere ioner med økende temperatur (komponenter går over til ioneform).
  • Mobiliteten, til ionene øker, med økende temperatur.

Ut ifra dette ser vi at ledningsevnen øker med økende temperatur, og vice verca.

Stoff/substans ved 25 grader CKonsentrasjon i %Temperaturkoeffisient
HCL101,56
KCL101,88
NaCL102,14
HF1,57,20
Ultrarent vannN/A5,00

Noen eksempler på stoffer og deres temperaturkoeffisienter

Kalibrering

Benytt alltid frisk standard kalibreringsløsning, for eksempel 1413 µS/cm (20 grader C). Rengjør sensoren grundig, for eventuelt belegg, før kalibreringen starter. Det som skjer, ved kalibrering, er rett og slett en justering av cellekonstanten.

Hvor ofte skal det kalibreres? Det bestemmes ut ifra belastning, fysisk og kjemisk, og krav om målenøyaktighet. Som et minimum bør systemet sjekkes 1 gang/måned.

Rengjøring

Likt løser likt i kjemien. Men ut ifra et miljøhensyn, er ofte varmt vann + kraftig husholdingssåpe godt nok. Sensorene kan lagres tørt.
