Brenner seg ikke i solen

Schneider Electric og Siemens har valgt ulik tilnærming for sine nye lavenergibygg.

Schneiders hovedkontor

Ved Ryen, Oslo.

Blant Norges mest energieffektive bygg.

Klassifisert til BREEAM Excellent.

Solceller på taket.

Modellert fasadedesign for solbeskyttelse.

Behovsstyring av lys, varme og ventilasjon.

Har 32 energibrønner.

Siemens hovedkontor

Ved Østre Aker vei, Oslo.

Merket energiklasse A (83 kWh/m² per år).

Automatiseringsløsninger for behovsstyrt lys, varme og ventilasjon.

Har 19 energibrønner.

Kaller bygget intelligent, med integrasjon av brannsikring, sikkerhet, komfort og energieffektivisering.

Energiforbruket blir analysert av spesialister (sentralt plassert i Sverige).

Oslo: Begge hadde offisiell åpning 15. mai. Selskapenes nye hovedkontorer i Oslo er fylt med avansert automatiseringsteknologi fra sine respektive porteføljer. Siemens har dratt det lengst. Det nye hovedkontoret ved Østre Aker vei har tekniske løsninger på alle utfordringer, i et bygg som fra utsiden ser konvensjonelt ut, spesielt sammenlignet med Schneiders sølvfugl på Ryen.

Det franske selskapet har latt arkitekten få mye større spillerom, med skreddersøm av utvendig fasade for balanse mellom fast solskjerming og tilgang på naturlig lys. Der Siemens har gått for styrbare persienner for å holde solstrålene ute ved behov, stiller Schneider med en fasade som oser spesialdesign.

Modellerte fasaden

Arkitekt Lund Hagem Architects har gått grundig til verks. Fasaden er modellert mot solens bevegelser. Mot øst og vest, hvor solen står lavt uansett årstid, er det mer skjerming enn mot nord- og sydsiden.

Selv om bygningen har et stykke igjen før den er på høyde med Guggenheim-museet i Bilbao, fremstår den som et kunstverk med sine aluminiumsplater, delvis perforert, i forskjellige vinkler, buer og former. De lærde vil strides om hva som er best av rå teknologibruk og et større innslag av designhjelp for å holde solstrålene ute.

Les om: Schneider blir tungvekter etter oppkjøpet av Invensys

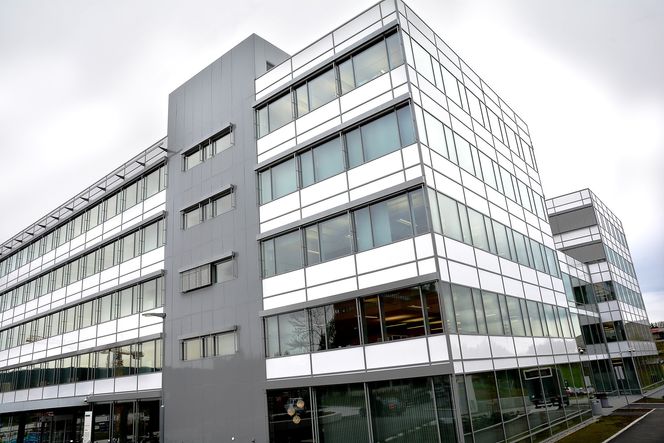

Ganske konvensjonell fasade hos Siemens, men innvendig er bygget proppfullt med avanserte, tekniske løsninger for lavt energiforbruk og godt arbeidsmiljø.

Minimalt med mekanikk

Schneiders mål er å ha lavest mulige driftskostnader og best mulig arbeidsmiljø. Bortfall av motoriserte persienner skal redusere vedlikeholdsbehovet. Når kampen om solskjermingen er over, er de tekniske løsningene ganske like. Begge er i toppklasse i energieffektivitet, men målt på litt forskjellig måte.

Siemens har estimert at energiforbruket skal være på 83 kWh per kvadratmeter. Grensen for klasse A er 84 kWh på kvadratmeter. Scheider stiller med solceller på taket, og kan levere energi til nettet, men vil måle før de skryter av energiforbruket. Begge bygg har energibrønner, Siemens 19, Schneider 32.

Les om: Siemens slipper sin kraftigste PLS

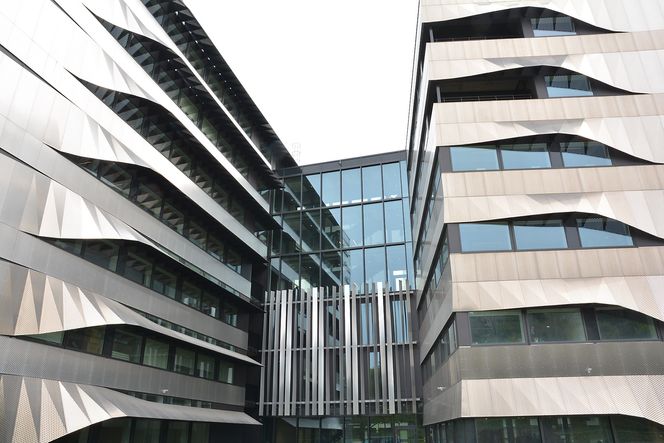

Datamaskin-modellert fasade i resirkulert aluminium for å holde solenergien ute, men slippe inn naturlig lys, uten bruk av persienner som trenger vedlikehold hos Schneider.

Feltbusskavalkade

Varme, ventilasjon og lys er behovsstyrt begge steder. Siemens har blant annet installert trådløse Enocean (enocean-alliance.org) temperaturfølere. De følerne som får naturlig lys har integrerte solcellepaneler som lader batteriet, andre trenger batteribytte etter noen år. Displayene utenfor konferanserommene skifter farge etter tilgjengelighet, og er integrert med Outlook for møtebooking. Men man kan også gjøre impulsreservasjon fra panelet utenfor rommet.

Begge bygningene har valgt flere feltbusser, for å kunne vise kunder at alt er mulig. Dali lysstyring, KNX og Bacnet, det er bare å velge. Schneider kjører sitt flunkende nye byggautomatiseringssystem (hold deg fast) SmartStruxure StruxureWare Building Operation (se Automatisering 6/2013, automatisering.org «smartstruxure»). Det har en trelags hardware-arkitektur, altså pc-basert toppsystem, distribuerte automatiseringsservere (Automation Servers) eller kontrollere, og diverse undersystemer nederst i hierarkiet. Det støtter såkalte Web Services (webtjenester).

Les om: Her er høydepunktene fra Hannover Messe 2014

Deltagere i paneldebatten hos Schneider pekte på lave energipriser, stor andel vannkraft, begrenset kompetanse hos offentlige innkjøpere i mindre kommuner og redsel for feilinvesteringer som årsak til at Norge er ENØK-sinke. Her er Petter Haas Brubakk, direktør for næringspolitikk i NHO, flankert av politikerne Rasmus Hansson (t.v., MDG) og Odd Henriksen (H).

Værmelding fra yr.no

Schneider-systemet er i dag koblet til en firetimers værmeldingstjeneste fra yr.no, som er et av parameterne for temperaturstyringen. Det tyske selskapet planlegger implementering av en tilsvarende løsning.

Hos Siemens er det Desigo byggautomatiseringssystem som styrer. Det fikk Frost & Sullivans europeiske Market Leadership Award i 2013.
