Løser måleteknisk utfordring: Full kontroll på delvis fylte rør

Med både hastighets- og nivåmåling av mediet om bord sørger algoritmene for nøyaktig kontroll på væskemengden selv om røret er nesten tomt.

Måling av væsker byr ofte på utfordringer. Det er gjerne krav til minimum rettstrekk før og etter måleren. Og pumper og ventiler må holde seg på avstand. Samtidig stiller målerne normalt krav til at røret skal være fullt og at væsken har en viss minimumshastighet. Så hva skjer når røret ikke er fylt?

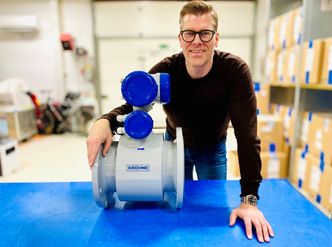

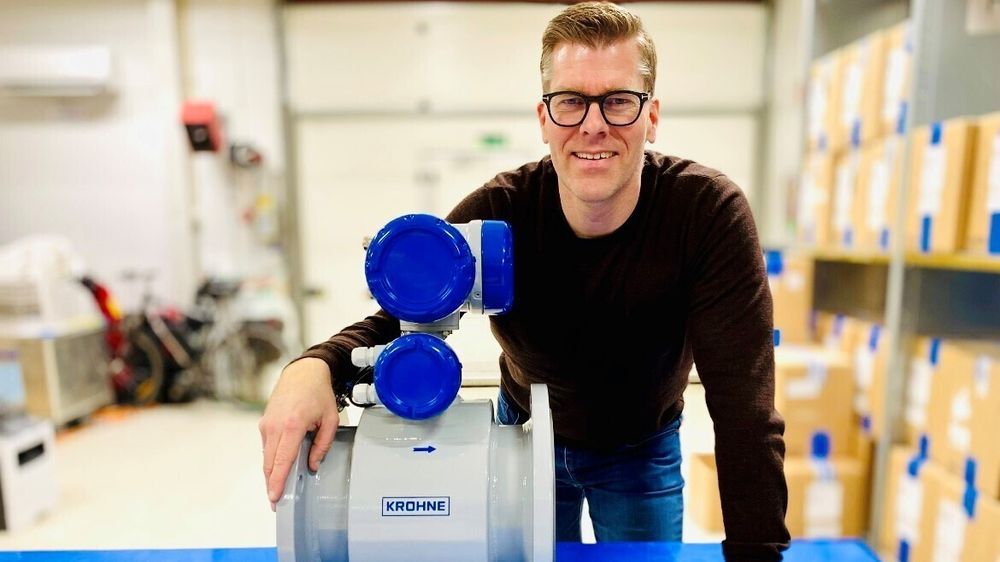

- Da kan vår TIDALFLUX være løsningen. Det er en elektromagnetisk mengdemåler for delvis fylte rør, sier Ivan Rosenborg, prosjektleder hos KROHNE. - Hemmeligheten ligger i plassering av elektrodene i bunnen av måleren og innebygd, kapasitiv nivåmåling. Deretter gjør algoritmene jobben med å kalkulere og levere kontinuerlige målinger av volumetrisk mengde.

Fra Small til XXL

Han forteller at forutsetningen for å oppnå nøyaktigheten på pluss/minus én prosent av målingen, er at målerøret må være fylt minimum ti prosent.

- Som for alle mengdemålinger er dimensjonering alfa og omega. Og for TIDALFLUX må en velge en diameter på målerøret som sørger for at 10 prosent fyllingsgrad alltid oppnås på den ønskede minimums-mengde det ønskes måledata på.

Og når vi er inne på diameter. Måleren leveres i en rekke størrelser, fra såkalt DN200 (millimeter) til DN1600. KROHNE leverer mange slike målere i det norske markedet. Særlig er vann- og avløpsbransjen en viktig avtager.

- Løsningen kan ved første øyekast se dyrere ut enn tradisjonelle varianter som Parshall-kanaler, innrømmer Rosenborg. – Men, installasjonen er langt enklere, instrumentet er ferdigkalibrert fra fabrikk og nøyaktigheten er bedre over tid da glatt målerør og bedre selvrensende effekt i måleseksjonen begrenser oppbygging av sedimenter.

Rettstrekk

Måleren byr på tilkoblingsmuligheter som 4..20 mA strømsløyfe, HART (digitalt kommunikasjon overlagret strømsløyfen), pulsutgang, klassikeren Modbus og Ethernet-baserte Profinet.

Noen fallgruver eller begrensinger?

- Pass på at krav til rettstrekk er på plass. Sett av minimum fem til ti ganger rørdiameteren foran måleren og tre til fem ganger bak. Dessuten skal røret maksimalt ha en helningsgrad på én prosent, forklarer Rosenborg, og letter til:

- Vi har god erfaring med å ta en tidlig gjennomgang sammen med prosjekterende ingeniør, for å sikre riktig dimensjonering og at alle installasjonsbetingelser kommer med i vurderingen.
