Det er viktig for leger og helsepersonell at ultralydbilder gir god informasjon. Å øke kontrasten er et vanlig knep for å gjøre det lettere å se hva som er på bildet, akkurat som på en selfie i dårlig lys. Ole Marius Rindal er postdoktor ved Institutt for informatikk på Universitetet i Oslo og forsker på ultralydbilder og hvordan bildene kan bli best mulig.
– Vi har sett en stor økning i vitenskapelige artikler som beskriver avanserte metoder for å lage bedre ultralydbilder, forteller Rindal.
For eksempel rapporterer noen om 183 prosent forbedring av kontrast, men hvis det virkelig er så bra, burde metoden umiddelbart tas i bruk av alle.
Rindal er skeptisk til at forbedringen virkelig er så god. Derfor har han og andre forskere laget en metode for å sammenlikne kvaliteten på informasjonen i bildet.
Rindal mener at bilder med økt kontrast ser bedre ut. Men det er fort gjort å tro at bildet er bedre enn hva det er – og at det inneholder mer medisinsk informasjon enn det som er tilfelle. I verste fall kan det føre til feiltolkning av bildet. Dette er problematisk når det skal settes en diagnose.
Derfor har Rindal jobbet med å lage en verktøykasse, The Ultrasound Toolbox (USTB), for å sammenlikne slike beamformings- eller stråleformingsmetoder og se på hva som faktisk gir bedre bilder med mer informasjon – og hva som kun er en illusjon.
Ultralydbilder er lyd
Når du skal undersøkes med ultralyd, sender apparatet lydbølger gjennom kroppen.
– Ultralydapparatet er egentlig bare høyttalere og mikrofoner, forklarer Rindal. Du har en samling av høyttalere som kan sende lyd i en bestemt retning med et fokuspunkt. Når lyden treffer noe, blir den reflektert tilbake til en samling mikrofoner, og så lager maskinen et bilde.
Når maskinen lager et bilde, er det egentlig et gigantisk regnestykke. Maskinen fanger opp når de ulike lydbølgene kommer tilbake igjen, og så regner den ut hvor lyden er reflektert fra. Dette gjøres for alle piksler i bildet, og styrken på refleksjonen gir fargen på pikselen. Grunnen til at dette er vanskelig, er at mange akustiske fenomener påvirker lydbølgene, for eksempel at lyden har ulik hastighet i ulike materialer. Lyden har en annen hastighet i fett enn i vann. Da blir regnestykket ganske komplekst.
– Fosterbilder er et godt eksempel på gode ultralydbilder, fordi der ligger fosteret i fostervann. Fostervannet reflekterer ikke mye lyd, men overgangen til fosteret reflekterer mye lyd, og det gir gode bilder, sier Rindal.
Økt kontrast tilfører ikke mer informasjon
Siden det er så mange mulige akustiske feilkilder og andre kilder til støy, forteller Rindal at mange har forsøkt å lage teknikker for å forbedre bildene.
– Det var motivasjonen for forskningen: Hvordan kan vi sammenlikne bilder for å vite om bildet faktisk har blitt forbedret, sier Rindal.
En av de vanligste metodene for å få bildet til å bli bedre, er å øke kontrasten, men Rindal forklarer at dette ikke nødvendigvis tilfører noen informasjon. Bildet kan se bedre ut, men i realiteten er det ikke det.
– Målet er å øke kontrasten for å se hva som er vev og hva som er støy i bildet, forteller Rindal. Noen metoder øker kontrasten ved at sterke signaler blir styrket og svake undertrykt, men de har ikke forbedret informasjonen, du bare viser fram bildet på en annen måte.
I stedet for å se på kontrasten som forskjellen mellom to intensitetsnivåer i bildet foreslår Rindal og hans kollegaer å lage en sannsynlighetsfordeling for hva slags signal-intensitet som finnes i et område med vev sammenlignet med et annet område med støy. Så ser de om datamaskinen klarer å skille områdene matematisk. Det er som å lage en matematisk-kontrast-kalkulator som kan sammenlikne om bildet faktisk har mer informasjon, eller om det bare er økt kontrast i bildet.
– Det vi vil, er egentlig å fjerne støy. Ved å gjøre alle disse triksene med bildet forsøker vi å fjerne unødvendig støy, forklarer Rindal.
Falske ekko – lyden av ting som ikke finnes
Et av problemene som kan oppstå, er falske ekko. Fordi lyd er bølger, vil disse bølgene kunne påvirke hverandre. Hvis du kaster stein i vann, ser du at det blir ringer i vannet. Kaster du to steiner i vannet slik at bølgene møtes, kan de enten nulle hverandre ut eller øke. Fenomenet kalles for interferens. Dette fenomenet gjelder også for lydbølger. Det kan føre til at ultralydapparatet oppfatter signalet som at det finnes noe på steder der det ikke er noe – og motsatt. Dette kaller forskerne for falske ekko.
Rindal viser bilder hvor falskt ekko ses som et tydelig signal. Likevel vet de at det ikke er noe der. Når det er så mange mulige kilder til støy i bildet, blir det viktig at matematikken bak og metodene faktisk viser det som er der, fremfor at bildet ser bra ut for våre øyne.
Dette er et åpent kildekode rammeverk for å prosessere ultralydsignaler. Målet er å kunne sammenligne teknikkene som benyttes for å danne et bilde og kvaliteten lettere.

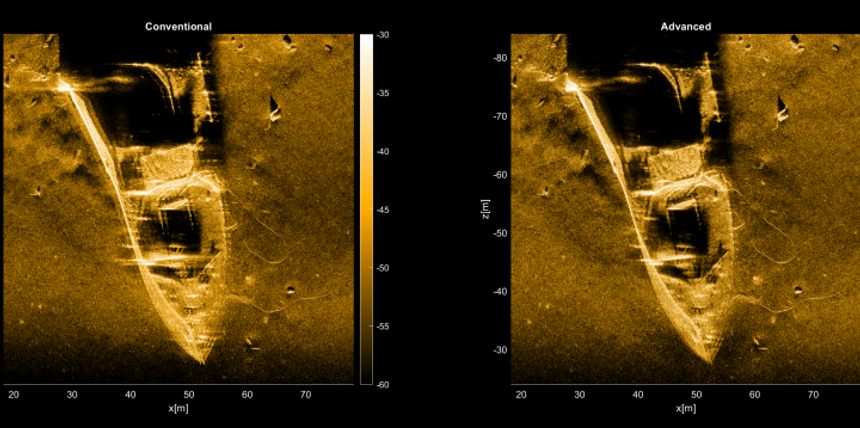

Metoden kan brukes til skipsvrak på Mjøsa
Rindal forteller at den samme metoden som brukes av hjertespesialister til å se på hjertet med ultralyd, eller undersøkelser av fostre, også kan brukes til å studere skip på Mjøsa.
– Lyd er lyd, samme hva slags medium det er, sier Rindal.
Når havbunnen undersøkes brukes sonar, som er den samme teknologien som ultralyd.
Rindal er nå i gang med å bruke metoden i luft, og han har nylig vært med på å starte selskapet Sonair AS som skal gjøre sonaravbildning i luft. Flaggermus navigerer ved hjelp av lydbølger, så forskerne vet allerede at metoden kan fungere.
Artikkelen ble først publisert på Titan.uio.no
