Rekord: Bergen skal egentlig ikke ha høyhus. Tomten egner seg dårlig til lave bygg, og den spesielle rekordkonstruksjonen førte til at BOB fikk klarsignal av Bergen kommune. illustrasjon: BOB
MISTER REKORDEN: Todaiji-tempelet, også kalt Daibutsu Den, i Japan mister rekorden som det har hatt siden 1709.
SEVILLA: Metropol Parasol i Sevilla er større, men ikke høyere. Det regnes med sine 5000 m2 som verdens største trestruktur.

VERDENS HØYESTE TREBYGG

Bergen får verdens høyeste trebygg

Gjeldende rekordbygg

  • Todaiji-tempelet i Nara, Japan er dagens høyeste trebygg. Tempelet er også kalt Dajbutsu Den. Det rager 47 meter over bakken og står på UNESCOS verdensarvliste.
  • Tempelet ble første gang bygget i 728. Siden har det brent to ganger. Dagens bygg skal, ifølge Wikipedia, være bygget i 1709.
  • Metropol Parasol på plassen La Encarnación i Sevilla i Spania regnes som verdens største trekonstruksjon, men det er ikke et bygg.
  • Metropol Parasol er formet som seks sopper og strekker seg over et område på 10 000 m2, selve konstruksjonen skal dekke 5000 m2.
  • Metropol Parasol er 26 meter høy. Byggingen startet i 2005 men konstruksjonen ble først ferdig i 2011.

Boligblokken i Bergen får en høyst spesiell konstruksjon. Gulv på grunn blir lagt inn på tre forskjellige nivåer, først mot bakken, deretter i femte etasje og sist i tiende etasje.

Limtresøyler

Før endelig konseptvalg var en rekke muligheter utredet av både Treteknisk og av Sweco, som har prosjektert bygget.

Bergen og omegn boligbyggelag (BOB) falt til slutt ned på en konstruksjon der limtresøyler brukes som bærende konstruksjon, og prefabrikkerte leilighetsmoduler løftes på plass med kran.

Modulene løftes på plass mellom til sammen 20 limtre-søyler. Når fire moduler er plassert, kommer den femte etasjen, kalt poweretasje.

Den består av et fagverk i limtre som settes på toppen av de 20 limtresøylene og fungerer som et gulv mot grunn.

Oppe på denne poweretasjen kommer så fire nye etasjer limtresøyler og leilighetsmoduler, før den andre poweretasjen blir tiende etasje, og nok et gulv forankret direkte mot grunn. Sist kommer så de fire øverste etasjene.

Les også: Norges høyeste trehus blir studentboliger

FORSTERKNING: I femte og tiende etasje vil en kraftig fagverkskonstruksjon fungere som dekke mot grunn og bære de etasjene som kommer over.

Trykk i lengderetningen

En viktig grunn til at denne løsningen ble valgt, er at tre tåler trykk langt bedre i fiberens lengderetning enn på tvers. BOBs blokk stanser på 14 etasjer, men det skal ikke by på problemer å bruke denne teknikken opp til 20 etasjer, ifølge prosjektleder Ole Kleppe hos BOB.

– Med for eksempel massivtredekker eller skiver ville vi fått et nedsynkningsproblem, bekrefter Rune Abrahamsen hos Sweco.

Det kunne vært løst ved å henge opp dekkene i stedet for å legge dem mellom bæresøylene, men sammen med BOB valgte Sweco løsningen med limtre, fagverk og bindingsverksmoduler.

Løsningen er en direkte videreføring av utvikling som ble gjort med limtre til OL på Lillehammer i 1994, og som siden er benyttet mye også på trebruer.

– Ja, det stemmer. Sammenføyningene er stålslisser som holdes på plass med ståldybler, bekrefter Abrahamsen.

Les også: Norge er en sinke i trebruk

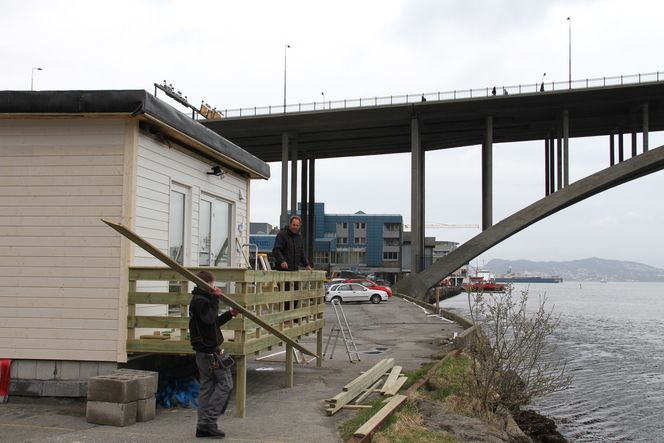

VISNING: En ferdig modul er levert som visningsleilighet. I det ferdige bygget ender den i fjerde etasje. Bygget kommer opp mellom broen og visningsleiligheten.

Synlig tre

BOB ønsket at den spesielle konstruksjonen skulle være synlig. I et fuktig vestlandsklima byr det på utfordringer.

Løsningen ble balkonger på to sider, innkledd i glass. På de to øvrige sidene skal fasadene kles med Curtain stålplater, som er ferdig korroderte.

– Det skal være veldig synlig at det er tre, understreker Kleppe.

Trebruken er trukket helt ut, også heis- og trappesjakten er laget i tre, selv om den godt kunne vært støpt i betong.

– Vi ønsket å forsikre oss om at ingen kunne så tvil om at dette faktisk er et trebygg. Dessuten blir den sjakten så tynn at den ikke ville få noen avstivende betydning, sier Kleppe.

Likevel klarte de ikke helt å unngå betong. Tre er lett, rett og slett for lett når det virkelig blåser.

På toppen av de to poweretasjene blir det lagt to betongskiver for å øke tyngden og derigjennom dempe horisontal bevegelse.

– Men de har ingen bærende funksjon, understreker Abrahamsen.

Endelig byggebeslutning tas ikke før rundt halvparten av leilighetene er solgt. Denne artikkelen er skrevet før salgsstart.

– Men vi har hatt en visning i en modul som er levert og står på tomten. Det var stinn brakke i to timer.

Les også: Erstatter glass med brent tre

MILJØ: Tre er et miljøvennlig materiale. Det trekker Ole Kleppe og BOB helt ut og bruker en el-bil i markedsføringen. Den blir overlatt sameiet når bygget står ferdig.

Trygt

Kleppe og BOB er trygge på at trebygget vil bli populært, men åpner for at enkelte nok vil være skeptiske.

– Vi har latt Norconsult gjennomføre uavhengig tredjepartskontroll av konstruksjonen, og det er også lagt mye arbeid i å dokumentere brannsikkerheten, sier Kleppe. Hele bygget er sprinklet.

Også sterk vind skal være håndtert. I orkan skal maksimal utbøying i 14. etasje være halvannen centimeter.
